결정트리 작동원리, 시각화/graphviz 에러 해결

# tree모양 시각화를 하면 에러가 많이 납니다... graphviz의 경로 문제 때문인것 같은데 Graphviz 실행 파일을 pip install graphviz로 설치하지 마시고 conda로 설치하면 저는 문제가 해결됐습니다..

conda install python-graphviz

1. Tree-Based Methods¶

• 트리기반의 모델들은 설명변수의 공간을 다수의 영역으로 분할하는 것을 포함
• 주어진 관측치에 대한 예측을 하기 위해 보통 그 관측치가 속하는 영역의 훈련 관측치들의 평균 또는 최빈값을 사용
• 트리기반의 방법들은 해석하기 쉽고 유용

아래의 예시와 tree모형을 직접 보면서 트리기반의 모델들이 어떻게 학습하고 예측하는지 알아봅시다.



2. Iris 예제 사용¶

In [29]:

from sklearn.datasets import load_iris

iris = load_iris()

model = DecisionTreeClassifier(max_depth=3)
model.fit(iris.data, iris.target)

In [30]:

# 시각화
dot_data = export_graphviz(model,   # 의사결정나무 모형 대입
                           out_file = None,  # file로 변환할 것인가
                           feature_names = iris.feature_names,  # feature 이름
                           class_names = iris.target_names,  # target 이름
                           filled = True,           # 그림에 색상을 넣을것인가
                           rounded = True,          # 반올림을 진행할 것인가
                           special_characters = True)   # 특수문자를 사용하나

graph = graphviz.Source(dot_data)
graph

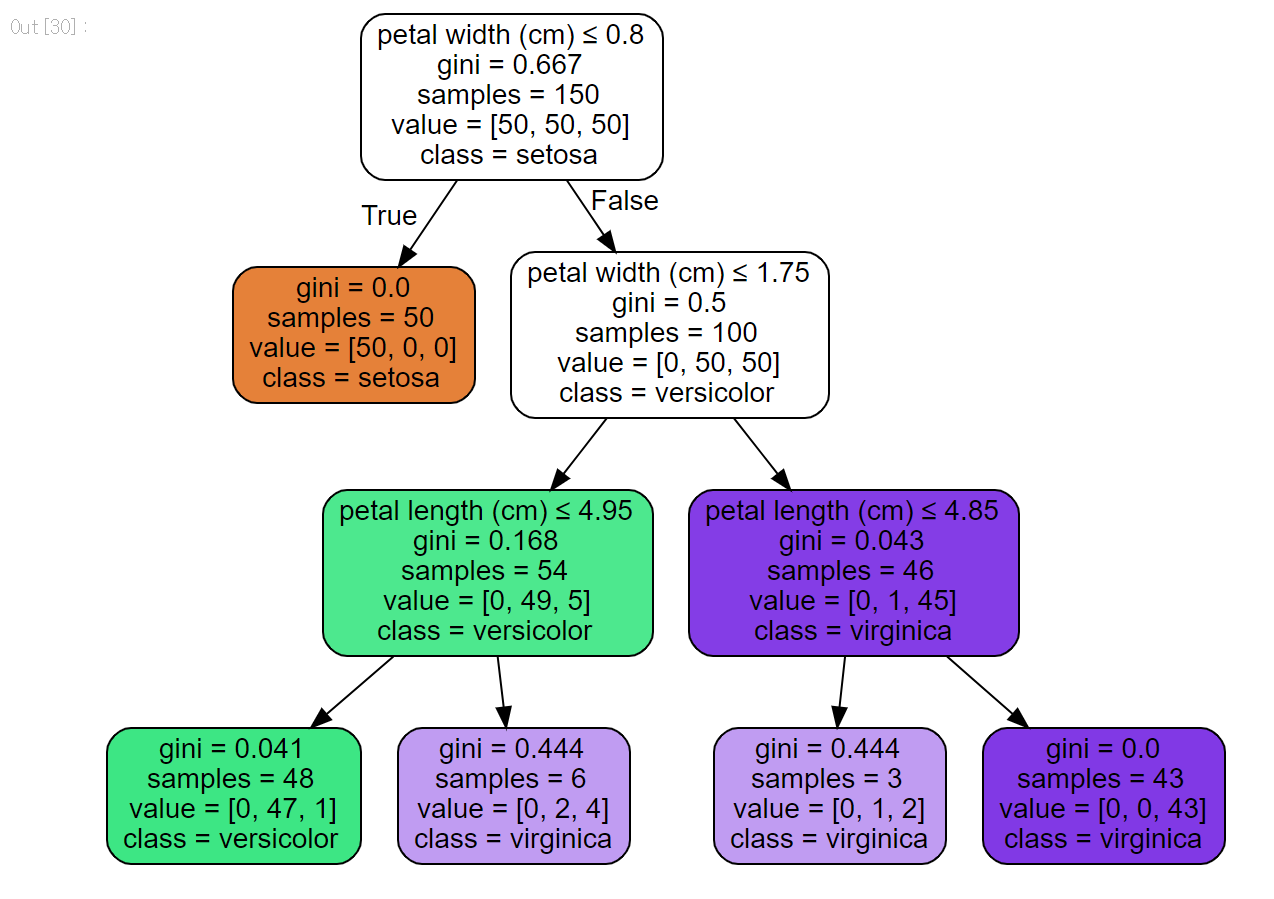

1. 가장 상위 영역에는 전체 데이터 150개가 들어있고, target값이 0인 setosa가 50개, 1인 versicolor가 50개, 2인 virginica가 50개씩 들어있습니다.
2. 첫번째 기준인 (petal width (cm) <= 0.8)에 따라 2개의 영역으로 분할됩니다.
3. 이처럼 트리기반의 모델은 '어떤 변수로 영역을 나누었을 때, 데이터를 가장 잘 분류할 수 있는지'를 학습하는 것입니다.
4. 이때 데이터를 잘 분류하였다를 나타내는 기준으로 gini지수와 엔트로피 지수를 많이 사용합니다.
5. petal width (cm) <= 0.8 을 만족하는 데이터는 50개이고 모두 setosa인것을 알 수 있습니다. 데이터가 모두 setosa이기 때문에 gini지수가 0인 것을 볼 수 있습니다. 즉 비유하자면 혼합용액에 불순도가 거의 없이 순수하다는 의미라고 할 수 있죠
6. 색상도 의미가 있습니다. 위의 예시에서는 setosa의 영역을 주황색, versicolor의 영역을 연두색, virginica의 영역을 보라색으로 하고 더 뚜렷하게 분류될 수록 색이 진해집니다.





이런식으로 데이터를 학습한다면 이후 예측을 어떻게 할까요?¶

• 한가지 예시를 들어서 위의 모형에 의해서는 어떤 예측값을 반환할지 살펴봅시다.
• 아이리스 데이터를 살펴보면 다음 모습입니다.

In [36]:

iris = pd.DataFrame(data = iris['data'], columns = iris['feature_names'])
iris.tail(1)

Out[36]:

	sepal length (cm)	sepal width (cm)	petal length (cm)	petal width (cm)
149	5.9	3.0	5.1	1.8

In [37]:

new = [[5.9, 3.0, 5.1, 1.8]]
model.predict(new)

Out[37]:

array([2])



1. target값을 모르는 저 new데이터를 저 위의 트리모형 가장 위에 툭 떨어뜨려놓는다고 생각해봅시다.
2. 가장 처음 기준(petal width<=0.8)을 만족하지 않아 오른쪽으로 이동합니다.
3. 그 다음 기준인 (petal width<=1.75)을 만족하지 않아 또 오른쪽으로 이동합니다.
4. 이제 마지막 기준인 petal length<=4.85을 만족하지 않아 가장 오른쪽 영역으로 이동합니다.
5. new데이터가 도착하는 가장 오른쪽 영역에 학습데이터 43개가 모두 viginica이기 때문에 이 영역으로 도착하는 모든 데이터에 대해서는 viginica로 예측할 것입니다.

실제로 predict했을 때, 2(viginica)를 반환하였습니다.



3. Titanic 예제¶

In [2]:

import pandas as pd
import numpy as np
import seaborn as sns

df = sns.load_dataset('titanic')

In [3]:

df.head(2)

Out[3]:

	survived	pclass	sex	age	sibsp	parch	fare	embarked	class	who	adult_male	deck	embark_town	alive	alone
0	0	3	male	22.0	1	0	7.2500	S	Third	man	True	NaN	Southampton	no	False
1	1	1	female	38.0	1	0	71.2833	C	First	woman	False	C	Cherbourg	yes	False



PreProcess¶

• 정말 간단한 전처리만 해주었습니다.

In [7]:

# 수치형 변수의 null은 평균값으로, 범주형 변수의 null은 최빈값으로 대치
df['age'].fillna(df['age'].mean(), inplace=True)
df['embarked'].fillna(df['embarked'].value_counts().index[0], inplace=True)
df['embark_town'].fillna(df['embark_town'].value_counts().index[0], inplace=True)

# null이 너무 많은 deck변수와 survived와 중복되보이는 alive컬럼을 삭제
df.drop('deck', axis=1, inplace=True)
df.drop('alive', axis=1, inplace=True)

# 범주형 변환을 위해 bool타입을 object로 변경
df = df.astype({'adult_male':'object', 'alone':'object'})

# 범주형 변수들을 더미화
df = pd.get_dummies(df)



Modeling¶

In [17]:

from sklearn.model_selection import train_test_split
from sklearn.tree import DecisionTreeClassifier

X = df.drop('survived', axis=1)
y = df.survived

x_train,x_test,y_train,y_test = train_test_split(X, y, random_state=2)

model = DecisionTreeClassifier(max_depth=2)
model.fit(x_train,y_train)
model.score(x_test,y_test)

Out[17]:

0.7713004484304933



Visualizing decision tree using graphviz¶

In [ ]:

conda install python-graphviz
!pip install graphviz

# tree모양 시각화를 하면 에러가 많이 납니다... 이 에러때문에 블로그 업로드 하고보니 하루가 갔네요ㅜㅜ
# graphviz의 경로 문제 때문인것 같은데 Graphviz 실행 파일을 pip install graphviz로 설치하지 마시고
# conda로 설치하면 저는 문제가 해결됐습니다..



In [10]:

from sklearn.tree import export_graphviz
import graphviz

In [18]:

dot_data = export_graphviz(model,   # 의사결정나무 모형 대입
                           out_file = None,  # file로 변환할 것인가
                           feature_names = x_train.columns,  # feature 이름
                           class_names = ['생존X','생존'],  # target 이름
                           filled = True,           # 그림에 색상사용 여부
                           rounded = True,          # 반올림을 진행 여부
                           special_characters = True)   # 특수문자를 사용여부

graph = graphviz.Source(dot_data)
graph

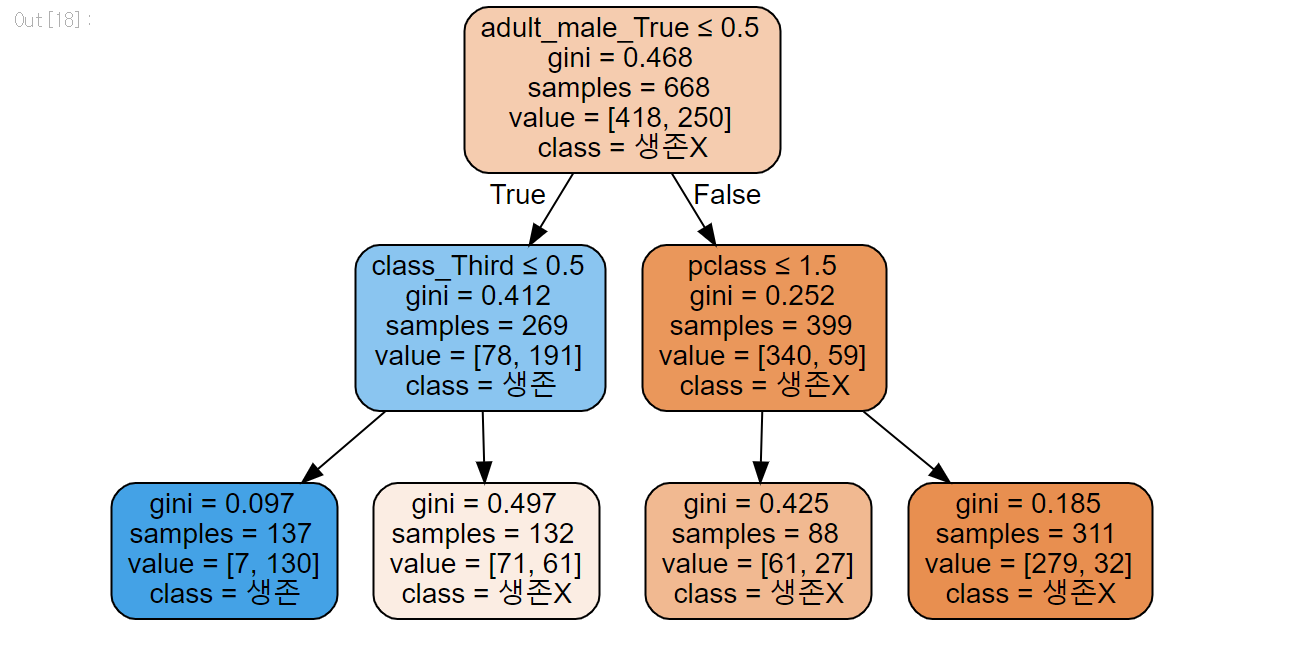

1. 가장 상위에 x_train의 데이터 668개가 모두 들어가있습니다. 668개중에 생존X의 개수가 418, 생존의 개수가 250입니다. 생존x의 개수가 더 많기 때문에 이 구간의 분류는 생존x이네요
2. 가장 상위 영역에서 who_man변수를 기준으로 0.5이하의 데이터(269)들은 왼쪽으로 0.5보다 큰 데이터들(399)을 오른쪽으로 나누어집니다.
3. 즉 전체 668개의 데이터가 who_man <= 0.5기준으로 인해 269개, 399개 두개로 나누어진것입니다.
4. who_man <= 0.5기준에 부합해 왼쪽으로 이동한 데이터 269개 중에 생존x가 78개, 생존 데이터가 191개입니다. 이 영역에서는 생존의 데이터가 더 많기 때문에 이 구간의 분류는 생존입니다.
5. 이런식으로 데이터를 가장 잘 분류할 수 있는 변수들을 찾아 영역을 나누어 가며 데이터 학습은 이루어집니다.
6. 이 예제에서는 생존 영역을 파란색으로, 생존x의 영역을 주황색으로 표시하고 더 뚜렷하게 구분할 수 있을수록 색이 진해집니다.
